Exemple de graphe de la course du soleil

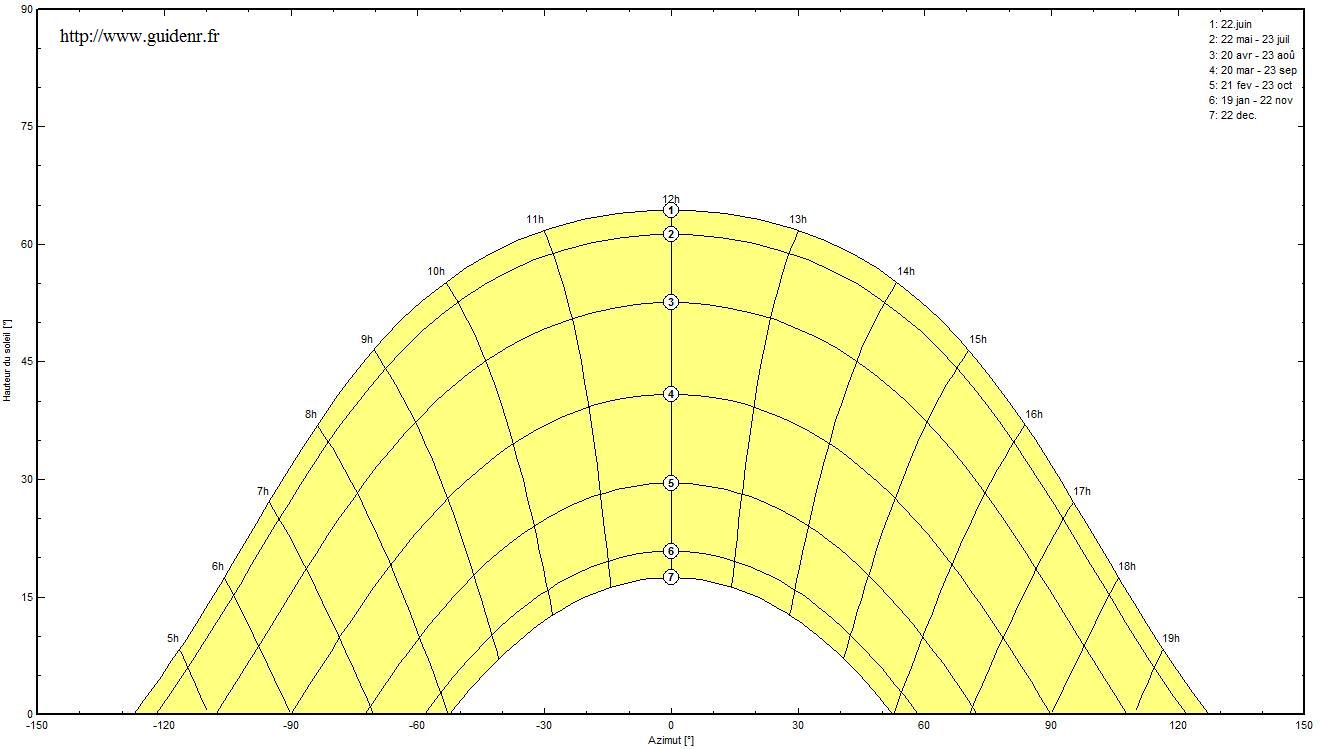

Voici le graphe de la course du soleil à Paris :

Graphe de la course du soleil à Paris


Explications

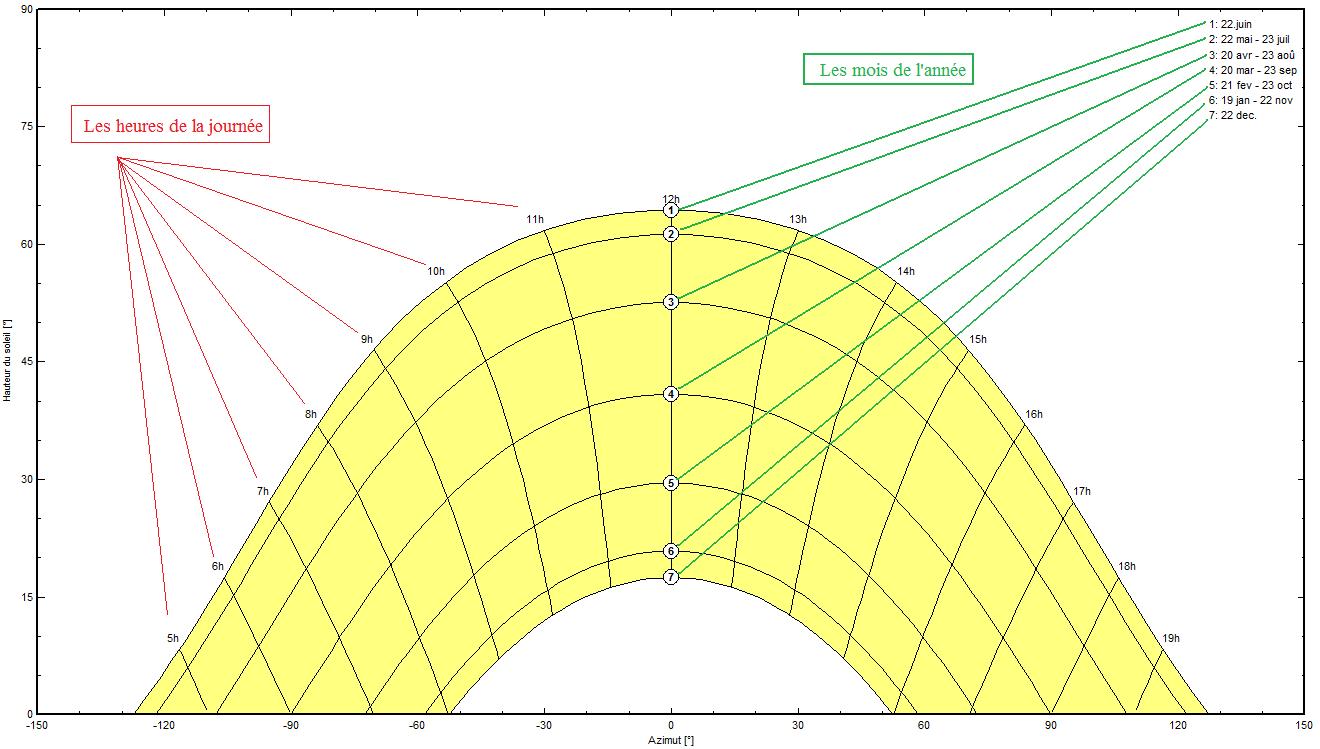

Reprenons le graphe de la course du soleil à Paris, avec quelques explications supplémentaires :

Graphe de la course du soleil à Paris

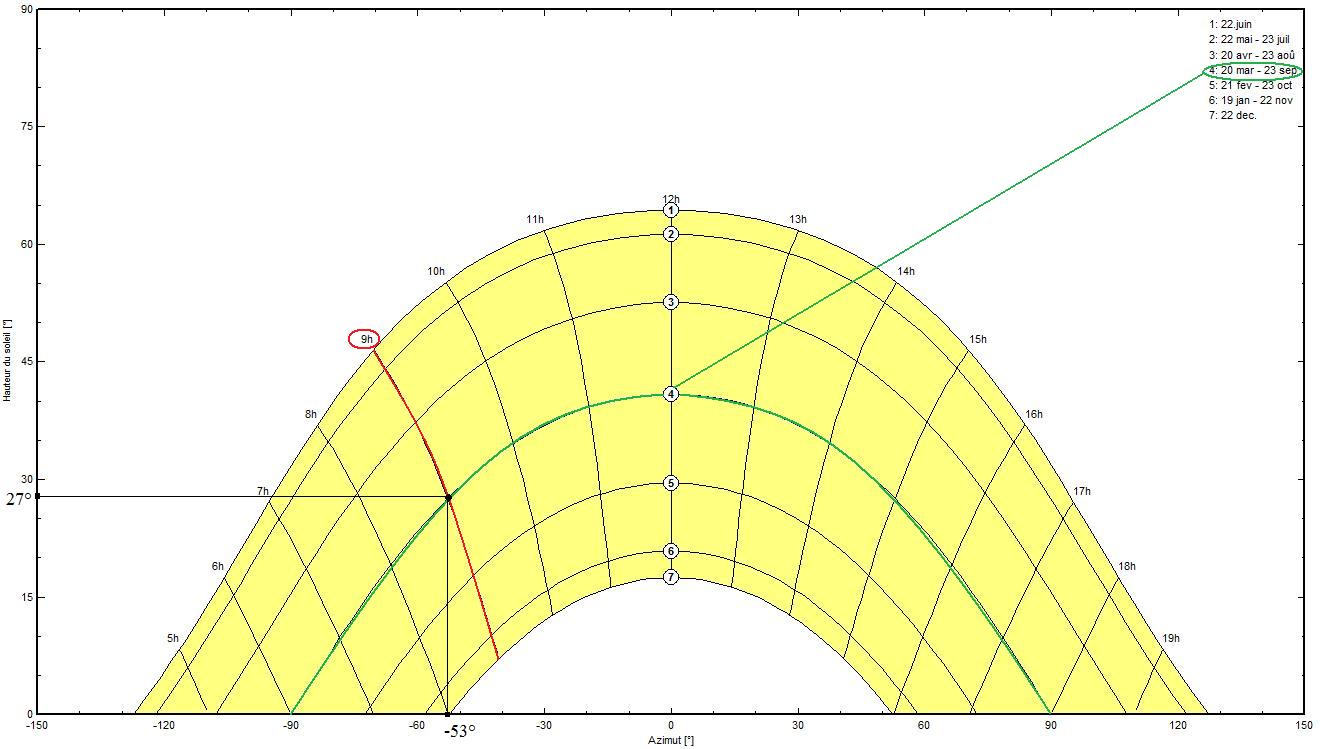

Ainsi, si nous voulons déterminer la position du soleil le 20 mars à 9 heures, il suffit de lire sur le graphe l'azimut et la hauteur correpondant au point d'intersection entre la ligne associée au 20 mars et la ligne associée à 9 heures :



Graphe de la course du soleil à Paris
