Principe de fonctionnement du chauffage instantanée de l'eau sanitaire

Le chauffage de l’eau chaude s'effectue de façon instantanée, c’est-à-dire sans stockage. Dans ce cas, quand un usager fait un appel d’eau chaude, celle-ci est instantanément chauffer par une résistance électrique ou un échangeur thermique relié à un bruleur (au gaz).

Les chauffe-eau instantanée sont peu encombrants et s’installent au plus près du point de puisage :

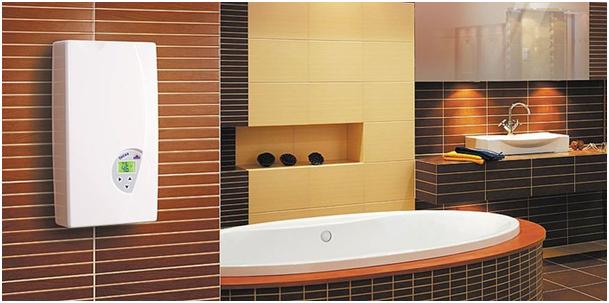

Exemple d’installation d’un chauffe-eau instantané électrique dans la salle de bain
Exemple d’installation d’un chauffe-eau instantané électrique dans la salle de bain

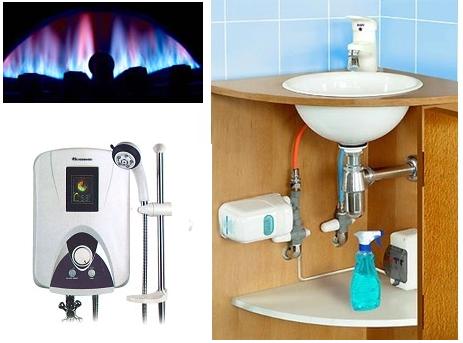

La combustion du gaz peut également permettre de chauffer l’eau de façon instantané
La combustion du gaz peut également permettre de chauffer l’eau de façon instantané
Les unités de production se placent au plus près des points de puisage (douche ou lavabo)

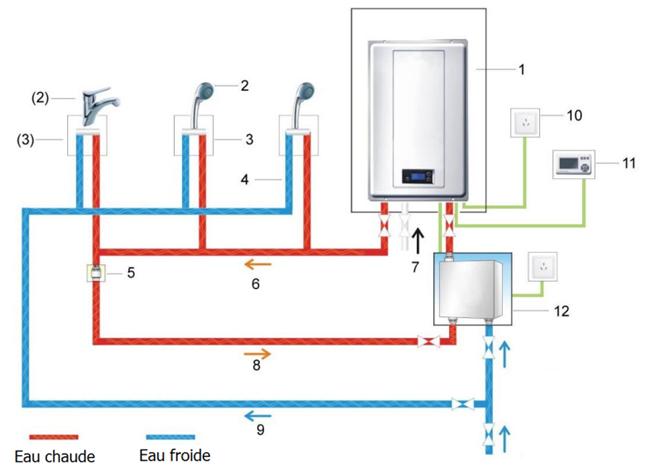

Schéma hydraulique d’un chauffe-eau instantané au gaz
Schéma hydraulique d'un chauffe-eau instantané au gaz

• 1 : Chauffe-eau instantané au gaz
• 2 : Point de puisage
• 3 : Mitigeur
• 4 : Réseau d'eau froide
• 5 : Clapet anti-retour
• 6 : Réseau d'eau chaude
• 7 : Réseau d'arrivé de gaz
• 8 : Boucle retour du réseau d'eau chaude
• 9 : Réseau d'eau froide
• 10 : Prise électrique (pour l'affichage numérique des données)
• 11 : Boîtier de commande
• 12 : Circulateur






Le chauffage de l'eau sanitaire s'effectue simplement par la présence d'une résistance électrique ou d'un échangeur relié à un bruleur au gaz, au passage de l'eau froide :

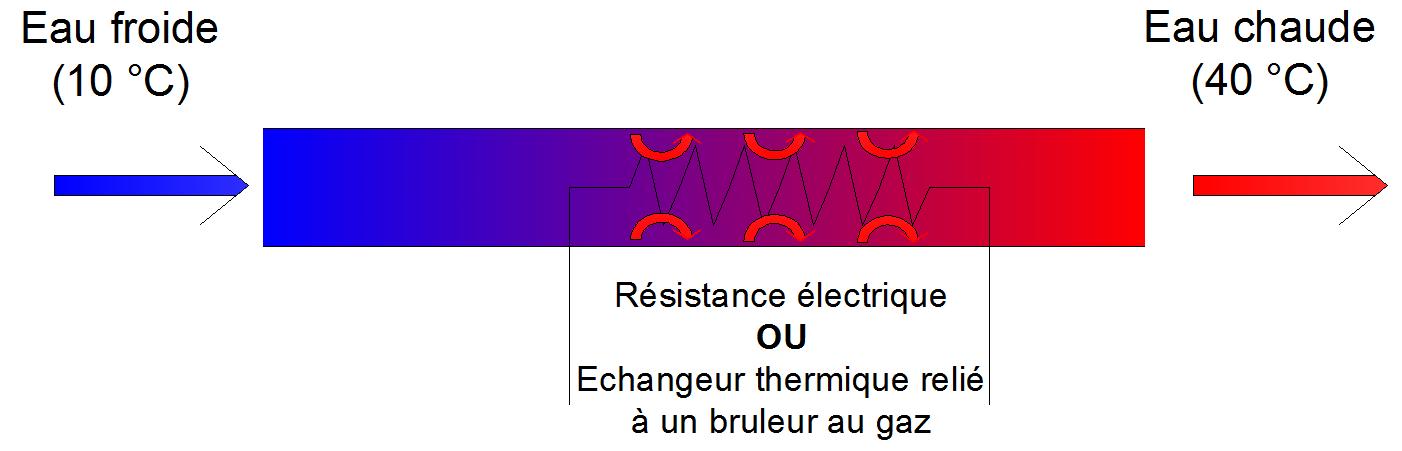

Principe de fonctionnement d'un chauffe-eau instantané
Principe de fonctionnement d'un chauffe-eau instantané


Avantages du chauffe-eau instantané

  • Les dimensions de l’équipement sont réduites. Peu encombrant.
  • On chauffe uniquement l’eau qu’on a besoin.
  • Pas de vidage des tuyaux d’eau froide dans l’attente
  • Les conditions d’hygiène de l’eau potable sont mieux remplies avec un chauffe-eau instantané. Il est à noter que les bactéries (légionelles par exemple) se développent fortement lorsque la température de l’eau est comprise entre 30°C et 50°C. C’est pour cette raison que la température de l’eau chaude dans les ballons est imposées règlementairement à 60 °C. Dans le cas de la production instantanée, il n’y a pas de stockage donc le problème de développement de bactérie ne se pose pas. Par conséquent, il n’est pas utile de chauffer l’eau jusqu’à 60 °C : une température de 40 °C suffit.


Défauts du chauffe-eau instantané

Comme l’eau chaude est produite instantanément, cela nécessite une forte puissance pour élever la température de l’eau sanitaire de 10°C à 40°C. Ainsi, le débit d'eau chaude est limité avec ce type d'appareil.
