Effet de la localisation de l'installation solaire thermique

La production de chaleur d'un capteur solaire thermique est fonction du rayonnement solaire reçu par celui-ci.

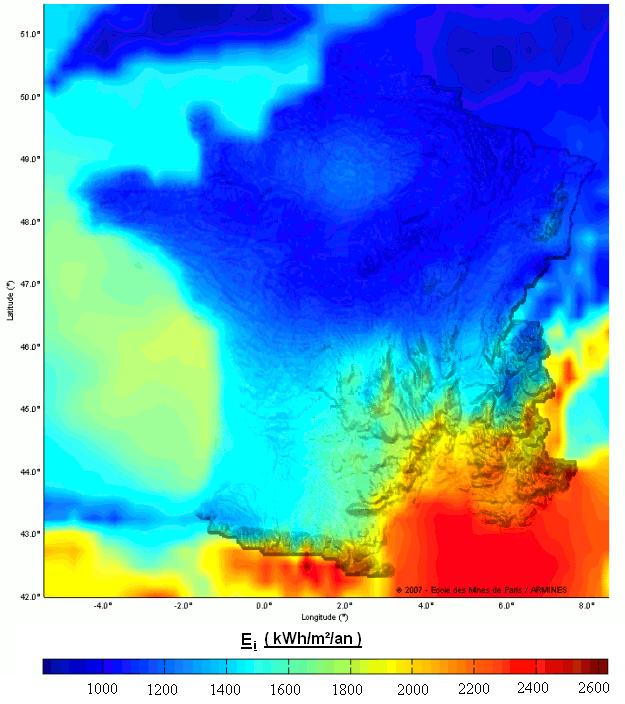

La carte ci-dessous donne l’énergie radiative reçu pendant 1 an par une surface plane, d’une surface d’un m², perpendiculaire aux rayons du soleil, noté Ei et exprimé en kWh/m²/an :



Energie radiative reçu pendant 1 an par une surface plane, d’une surface d’un m², perpendiculaire aux rayons du soleil


Exemple de lecture de cette carte

Ei est l’irradiation solaire annuelle reçue par une surface plane d’un m² perpendiculaire aux rayons du soleil.

1 m² de surface perpendiculaire aux rayons du soleil installé à Toulon recevra environ 2500 kWh d’énergie radiative solaire tous les ans.
