Reporter les obstacles sur le graphe de la course du soleil
Pour comprendre comment reporter les obstacles sur le graphe de la course du soleil, nous allons traiter un exemple concrêt.
Soit la maison ci-dessous sur laquelle deux capteurs solaires thermiques sont installés sur la toiture orientée plein sud. L'environnement de la maison est constitué d'un arbre et de deux lampadaires.
Ces deux objets (arbre + lampadaires) vont faire de l'ombre aux capteurs solaires thermiques sur la toiture de la maison. Il reste à savoir à quelles périodes de l'année et de la journée ces objets vont faire de l'ombre aux capteurs solaires.
Pour répondre à cette question, la méthode est de reporter ces obstacles sur le graphe de la course du soleil.
Supposons que la maison soit située aux alentours de Marseille.
Il faut dans un premier temps se munir du graphe de la course du soleil à Marseille (ce graphe de la course du soleil est téléchargeable içi).
Soit la maison ci-dessous sur laquelle deux capteurs solaires thermiques sont installés sur la toiture orientée plein sud. L'environnement de la maison est constitué d'un arbre et de deux lampadaires.
![Exemple de calcul des masques solaires sur des panneaux solaires Exemple de calcul des masques solaires sur des panneaux solaires](images/calcul-masque-solaire-1.jpg)
Ces deux objets (arbre + lampadaires) vont faire de l'ombre aux capteurs solaires thermiques sur la toiture de la maison. Il reste à savoir à quelles périodes de l'année et de la journée ces objets vont faire de l'ombre aux capteurs solaires.
Pour répondre à cette question, la méthode est de reporter ces obstacles sur le graphe de la course du soleil.
Supposons que la maison soit située aux alentours de Marseille.
Il faut dans un premier temps se munir du graphe de la course du soleil à Marseille (ce graphe de la course du soleil est téléchargeable içi).

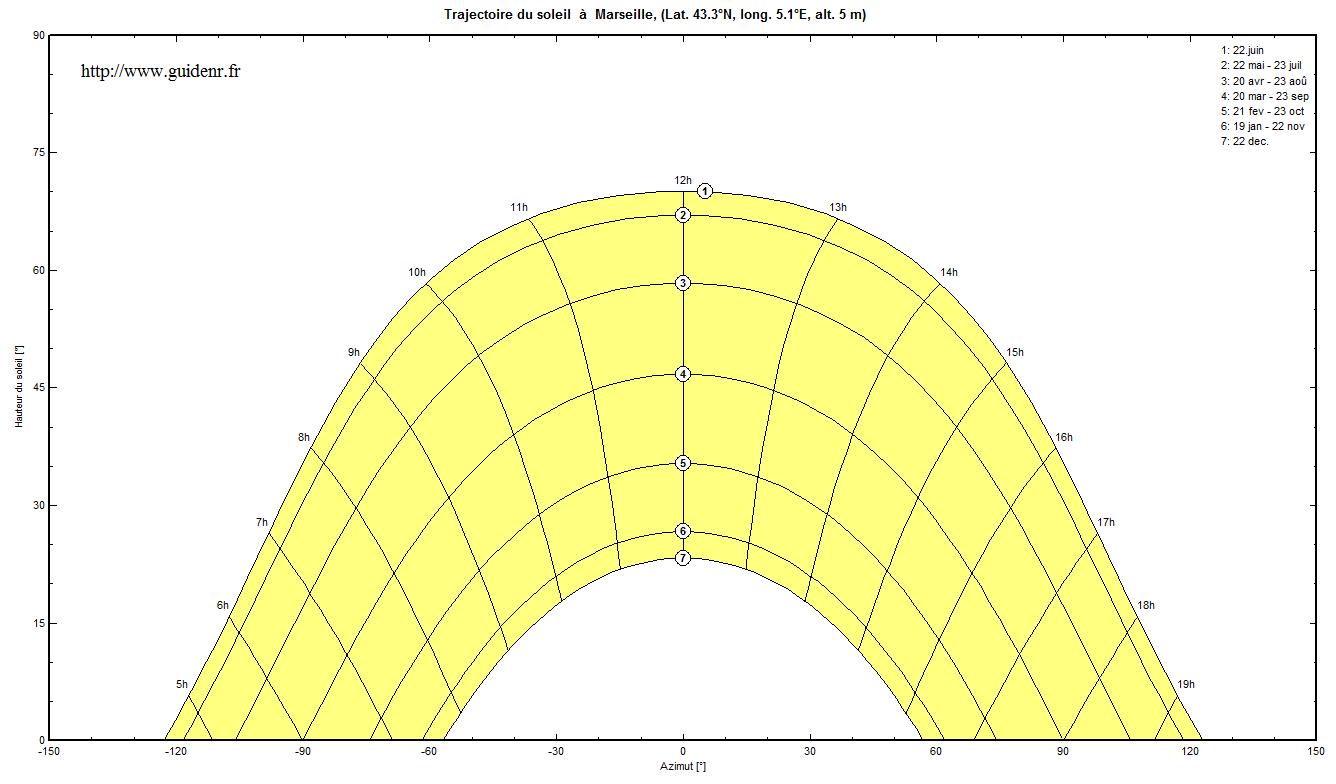

![Graphe de la course du soleil à Paris Graphe de la course du soleil à Paris](images/course-soleil-marseille.jpg)
