Calcul du rendement > Méthode Française (Suite du cours 2)

Conclusions concernant les courbes de rendements précédentes

EXEMPLE 1 - Fluide caloporteur à basse température

on suppose que :

• le capteur solaire est un capteur plan où la facteur optique β=0.7 et le coefficient de déperdition K=4.5
• la température extérieure est de 10°C,
• l'éclairement est de 800 W/m²
• le fluide caloporteur en entrée du capteur solaire est de 10°C

On suppose également que, dans ces conditions, le capteur permet d'augmenter la température de l'eau de 10°C entre l'entrée et la sortie. Ainsi, en sortie du capteur, le fluide caloporteur est à une température de 20°C. La température moyenne du fluide caloporteur est alors : T_M=15°C.

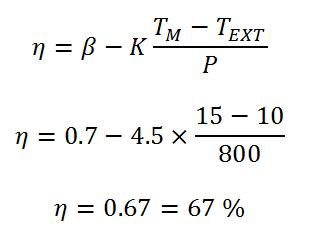

En appliquant la méthode française du calcul du rendement du capteur, on obtient :



EXEMPLE 2 - Fluide caloporteur à haute température

on suppose que :

• le capteur solaire est un capteur plan où la facteur optique β=0.7 et le coefficient de déperdition K=4.5
• la température extérieure est de 10°C,
• l'éclairement est de 800 W/m²
• le fluide caloporteur en entrée du capteur solaire est de 45°C

On suppose également que, dans ces conditions, le capteur permet d'augmenter la température de l'eau de 10°C entre l'entrée et la sortie. Ainsi, en sortie du capteur, le fluide caloporteur est à une température de 55°C. La température moyenne du fluide caloporteur est alors : T_M=50°C.

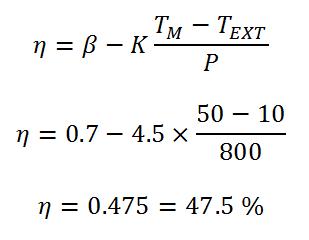

En appliquant la méthode française du calcul du rendement du capteur, on obtient :





Nous constatons, à travers ces deux exemples, que le rendement du capteur solaire diminue lorsque la température du fluide caloporteur augmente.

Un capteur solaire thermique doit donc travailler avec une température de fluide caloporteur la plus faible possible.

Pour le chauffage, il faut donc priviligier les systèmes de chauffage basse température du type plancher-chauffant.
Pour la production d'eau chaude sanitaire, on s'assurera que les besoins en eau chaude permettent d'exploiter normalement la puissance calorifique du fluide caloporteur, afin d'éviter les phénomènes de surchauffe.
