Installations solaires collectives > La mise en service

REMPLISSAGE

Effectuer plusieurs rinçages de l’installation.
Prévoir un compteur volumétrique pour contrôler les volumes introduits dans le circuit primaire.
Utiliser un bac de préparation afin de mélanger l’eau adoucie à l’antigel pur à base de mono propylène glycol et aux inhibiteurs de corrosion (Proportions de mélange à respecter en fonction du site).
Prévoir un dispositif de remplissage adapté (pompe volumétrique par exemple).
Remplir le circuit en fluide caloporteur.
Procéder à la mise en pression du circuit primaire (égale à la hauteur de l’installation au-dessus du vase d’expansion, augmentée de 0,6 bar, avec un minimum de 1 bar).

Tout remplissage doit être accompagné d’un dégazage en ouvrant les bouchons de tous les purgeurs d’air automatiques.

Ces essais sont effectués avant le calorifugeage des tubes.

Contrôle du fonctionnement des dispositifs de protection et de sécurité : vase d’expansion, soupape, purgeurs.
Contrôle des raccords et détection de fuites éventuelles.
Contrôle de l’équilibrage des réseaux par des mesures de pression au niveau des vannes d’équilibrage ; éventuellement, par des mesures de températures en entrée et sortie de chaque série de capteurs.

Se reporter aux préconisations du fabricant.
Conserver les tableaux de correspondance des sondes de température entre la valeur ohmique et la température.

Ces essais doivent être effectués par temps ensoleillé.

=> Contrôle des capteurs

mesurer les températures d’entrée et de sortie de chaque branche en parallèle pour vérifier l’équilibrage des circuits.

=> Contrôle de l’échangeur à plaques

mesurer les températures aux entrées et sorties de l’échangeur pour en vérifier le bon fonctionnement.

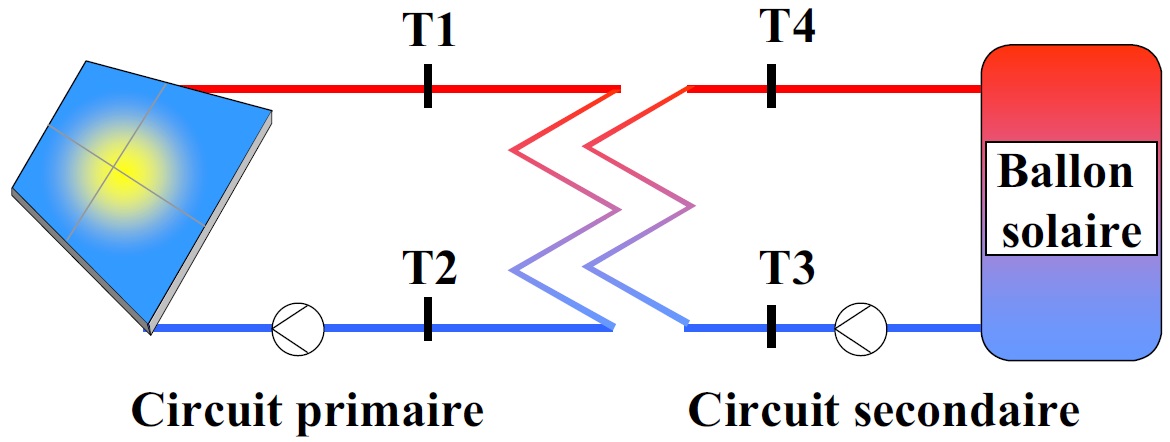

Echangeur à plaques

En fonctionnement normal, les deux écarts (T1-T2) et (T3-T4) sont voisins et proches des valeurs ci-dessous :

Température du ballon solaire	Valeur approximative des écarts (T1-T2) et (T3-T4) vers 12h Temps Solaire Vrai
20 °C	6 à 10 °C
40 °C	4 à 7 °C
70 °C	2 à 4 °C

Dysfonctionnement	Cause
(T1 – T2) supérieur aux valeurs prévues	Débit primaire trop faible
(T1 – T2) inférieur aux valeurs prévues	Échangeur insuffisant / encrassé Débit secondaire trop faible
