Effet de l’inclinaison sur la température de l’eau chaude sanitaire aux Antilles
Le graphe ci-dessous indique l’évolution de la température de l’eau chaude en sortie du ballon de stockage d’une installation solaire thermique à thermosiphon sans appoint électrique, pour différentes inclinaisons. Il est issu d’une simulation dynamique sous le logiciel :

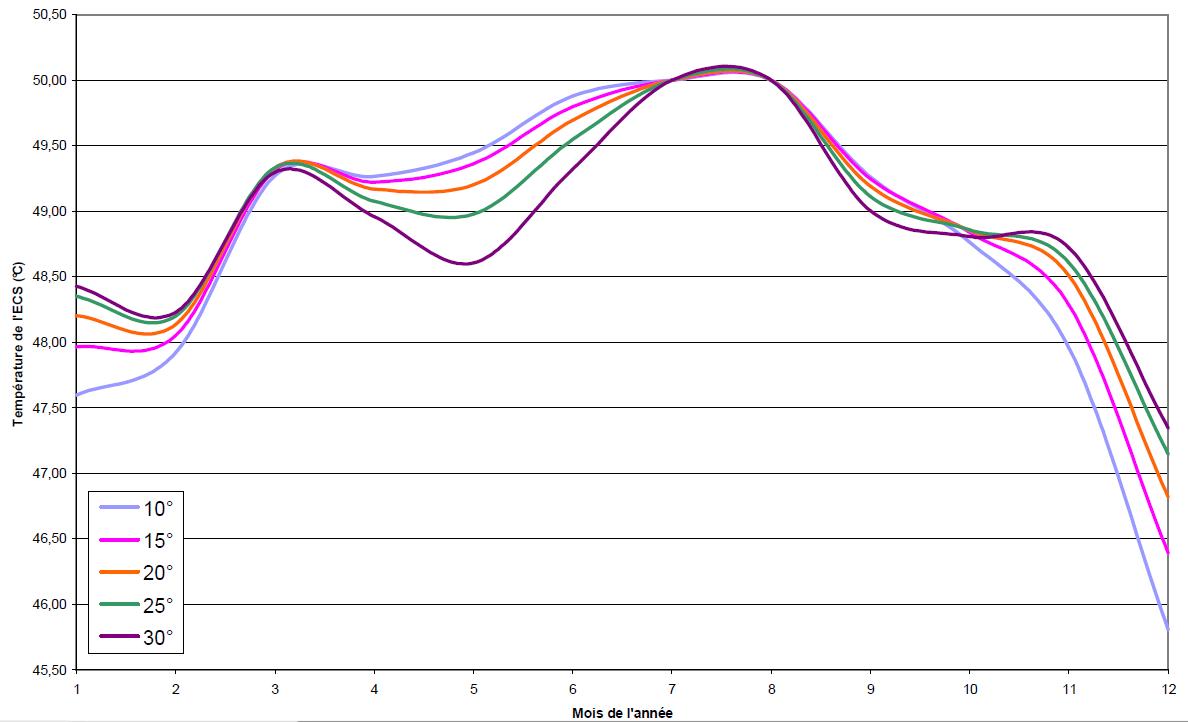

Evolution de la température de l’eau chaude sanitaire en sortie du ballon d’une installation solaire à thermosiphon aux Antilles (Martinique), tout-au-long de l’année, pour différentes inclinaisons du capteur solaire.
Source : Caractérisation et amélioration des systèmes solaires thermiques fonctionnant en thermosiphon - CSTB - Guillaume BOUCHAUD et Céline MEHL.
Aux vues des courbes ci-dessus, on constate :
![Evolution de la température de l’eau chaude sanitaire en sortie du ballon d’une installation solaire à thermosiphon aux Antilles (Martinique), tout-au-long de l’année, pour différentes inclinaisons du capteur solaire. Evolution de la température de l’eau chaude sanitaire en sortie du ballon d’une installation solaire à thermosiphon aux Antilles (Martinique), tout-au-long de l’année, pour différentes inclinaisons du capteur solaire.](images/temperature-eau-sanitaire-suivant-inclinaison-antilles.jpg)
Source : Caractérisation et amélioration des systèmes solaires thermiques fonctionnant en thermosiphon - CSTB - Guillaume BOUCHAUD et Céline MEHL.
Aux vues des courbes ci-dessus, on constate :
- Pour les inclinaisons étudiées (entre 10° et 30°), l’installation solaire thermique à thermosiphon permet de garantir une température d’eau chaude sanitaire relativement suffisante pendant la période hivernale sans appoint.
- La température de l’eau du ballon est quasiment constante tout-au-long de l’année, à une moyenne de 48 °C environ.
