Montage série & parallèle
En fonction des besoins et de l’ensoleillement du site, plusieurs capteurs peuvent être assemblé afin d’augmenter la surface de captage. Ils peuvent être montés aussi bien en série qu’en parallèle. Dans tous les cas, la disposition des capteurs solaires entre eux doit permettre de favoriser la circulation du fluide caloporteur par convection naturelle (effet thermosiphon). En ce sens, les tuyaux du capteur et les tuyaux aller-retour doivent être dirigé vers le haut.
On pourra donc brancher en série 2 batteries de 6 capteurs. Le raccordement entre les 2 batteries devra se faire avec une liaison souple, afin de permettre la libre dilatation du collecteur. On remarquera ci-dessous que le fluide caloporteur suit toujours un chemin de bas en haut, ce qui est une condition nécessaire à l’effet thermosiphon.

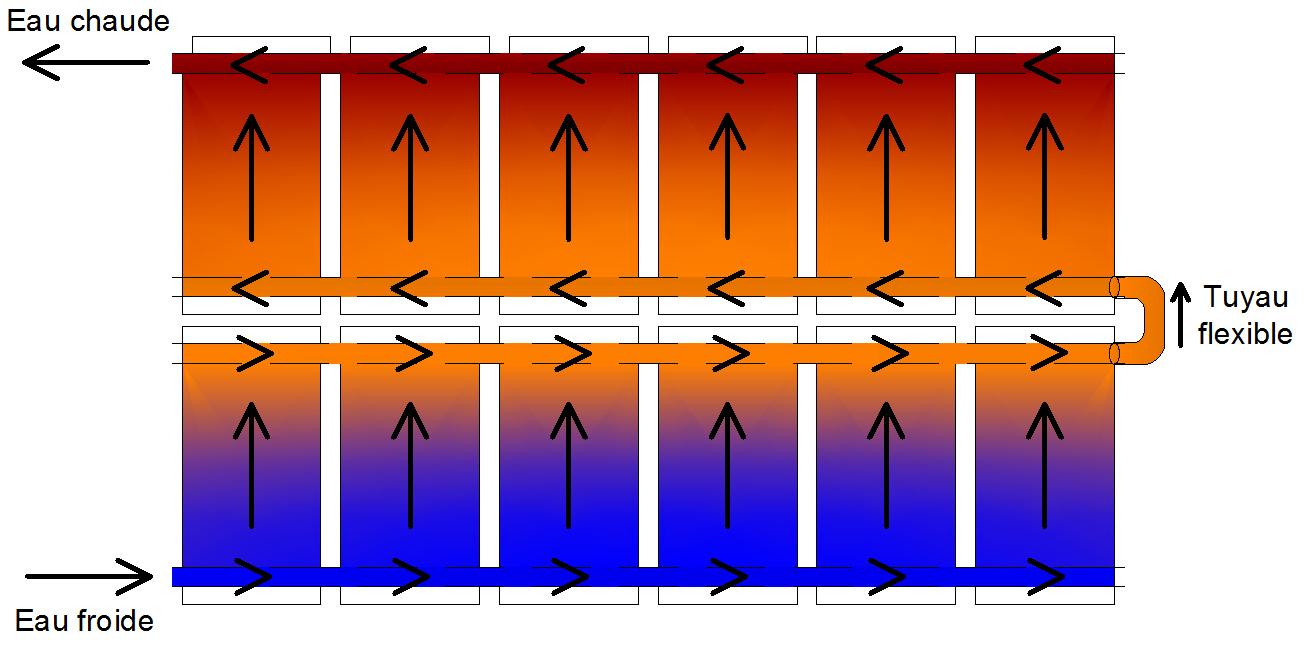

Montage parallèle-série combiné de capteurs solaires thermiques à thermosiphon

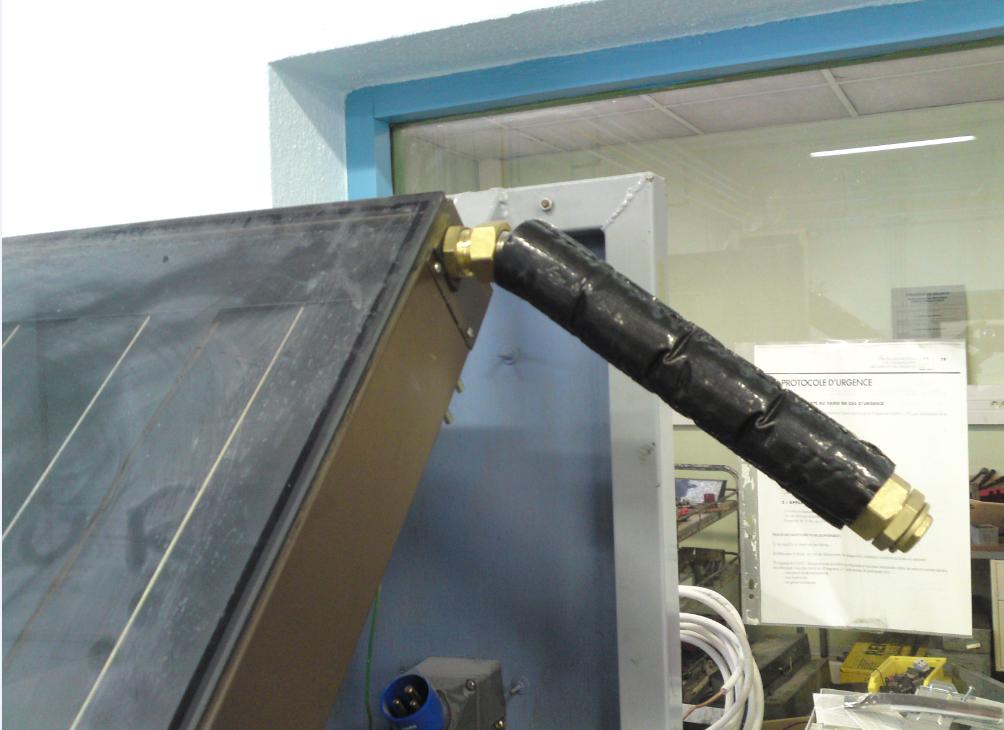

Illustration d'une liaison souple permettant d'effectuer la connexion en série de 2 batteries de plusieurs capteurs solaires thermiques à thermosiphon

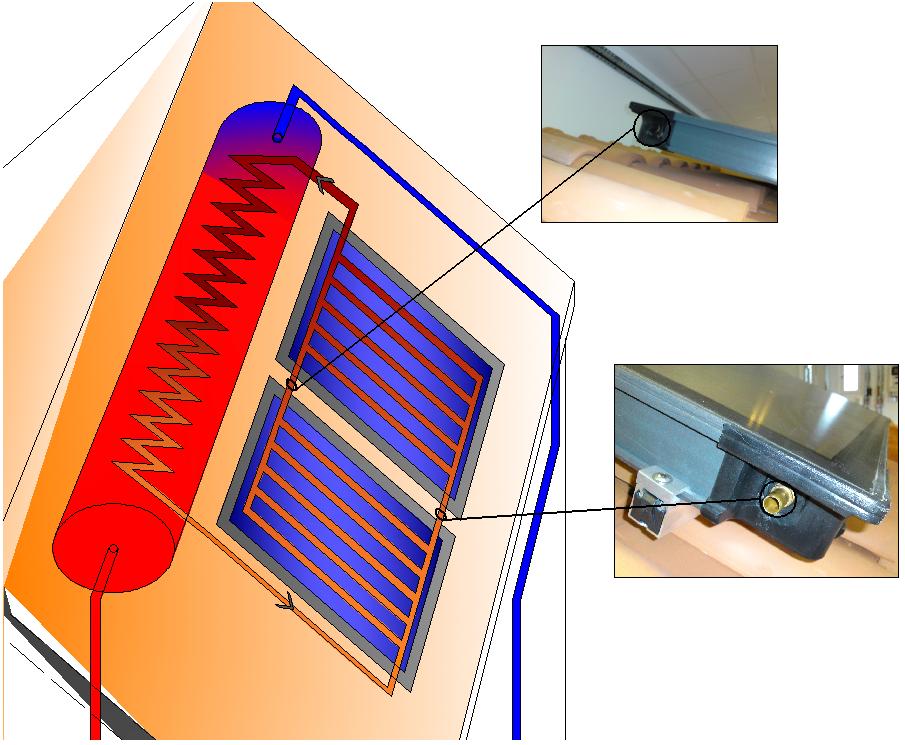

Connexion entre les capteurs solaires thermiques d'une même batterie

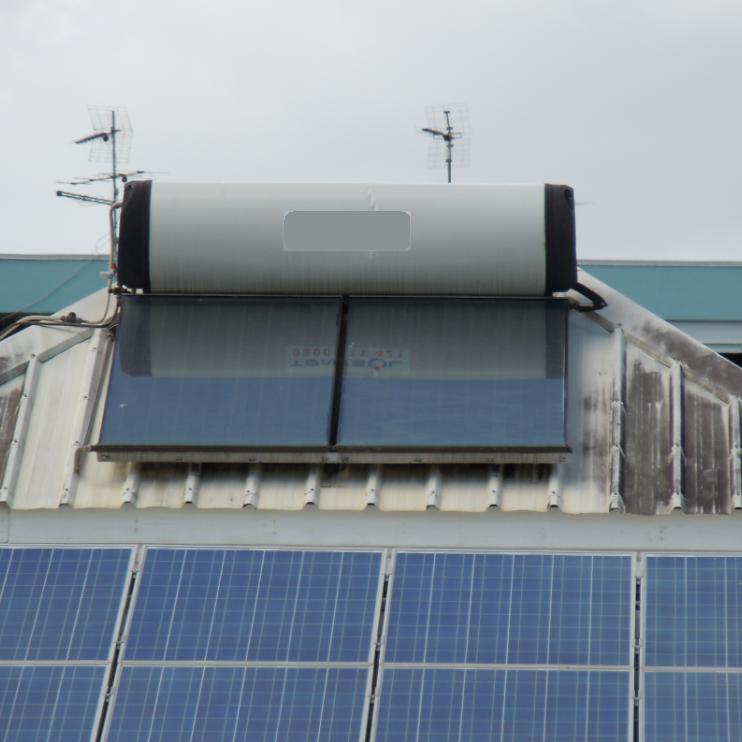

Ci-dessous, quelques photos d'installations solaires thermiques à thermosiphon avec plusieurs capteurs :

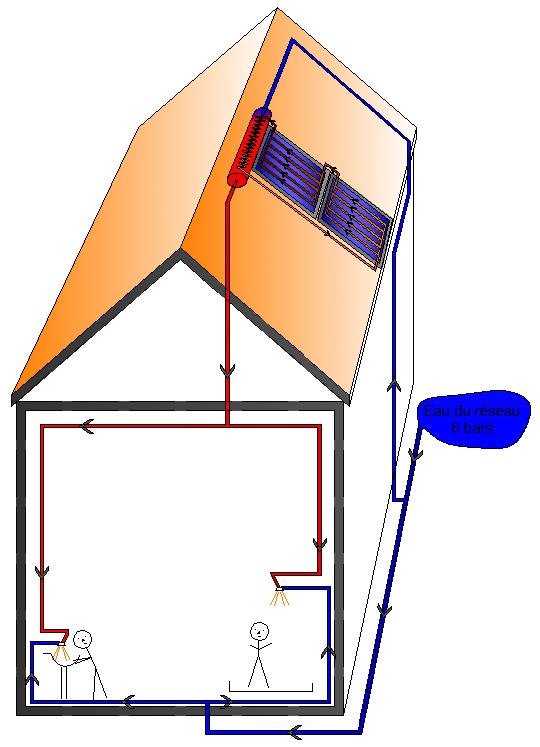

Lorsque plusieurs capteurs d’une installation à thermosiphon sont montés en série, cela a pour effet d’augmenter la température du fluide caloporteur. Le débit du fluide caloporteur n’est pas modifié par rapport à une installation avec un seul capteur.
Pour des capteurs solaires thermiques d’une surface de 2 m², le nombre de capteurs en série ne devra pas dépasser 2. Au-delà de 2 capteurs en série, la température maximum est atteinte avec 2 capteurs. De ce fait, l’ajout d’un troisième capteur en série ne représenterait aucun gain en température du fluide caloporteur.
De même, les pertes de charges induites sont excessives au-delà de deux capteurs en série. Il convient néanmoins de retourner vers le fabricant afin de connaître le nombre maximum de capteurs en série.
Pour des capteurs solaires thermiques d’une surface de 2 m², le nombre de capteurs en série ne devra pas dépasser 2. Au-delà de 2 capteurs en série, la température maximum est atteinte avec 2 capteurs. De ce fait, l’ajout d’un troisième capteur en série ne représenterait aucun gain en température du fluide caloporteur.
De même, les pertes de charges induites sont excessives au-delà de deux capteurs en série. Il convient néanmoins de retourner vers le fabricant afin de connaître le nombre maximum de capteurs en série.
On pourra donc brancher en série 2 batteries de 6 capteurs. Le raccordement entre les 2 batteries devra se faire avec une liaison souple, afin de permettre la libre dilatation du collecteur. On remarquera ci-dessous que le fluide caloporteur suit toujours un chemin de bas en haut, ce qui est une condition nécessaire à l’effet thermosiphon.
Montage parallèle-série combiné de capteurs solaires thermiques à thermosiphon
Illustration d'une liaison souple permettant d'effectuer la connexion en série de 2 batteries de plusieurs capteurs solaires thermiques à thermosiphon
Connexion entre les capteurs solaires thermiques d'une même batterie
Ci-dessous, quelques photos d'installations solaires thermiques à thermosiphon avec plusieurs capteurs :
Voir le sommaire de la partie "Production solaire à thermosiphon de l'eau chaude sanitaire"

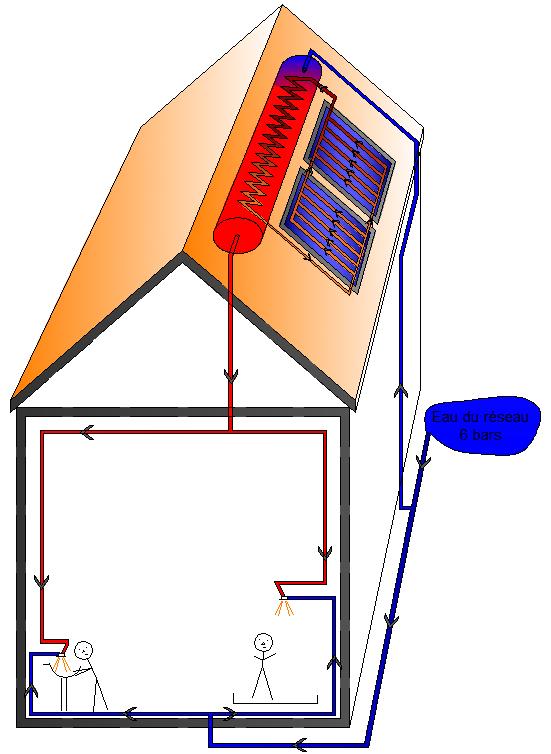

La température du fluide caloporteur en sortie du champ de capteur n’est pas modifiée par rapport à une installation avec un seul capteur.
Pour des raisons de dilatations thermiques du collecteur, il est recommandé de ne pas installer plus de 6 capteurs en parallèle (pour des capteurs d’une surface de 2 m²).
Il convient néanmoins de retourner vers le fabricant afin de connaître le nombre maximum de capteurs en parallèle.
