1ère étape : relever les points caractéristiques de la géométrie des obstacles



Les outils nécessaires pour réaliser cette étape sont une boussole (qui va permettre de mesurer l'azimut d'un point) et un clinomètre (qui va permettre de mesure la hauteur d'un point).

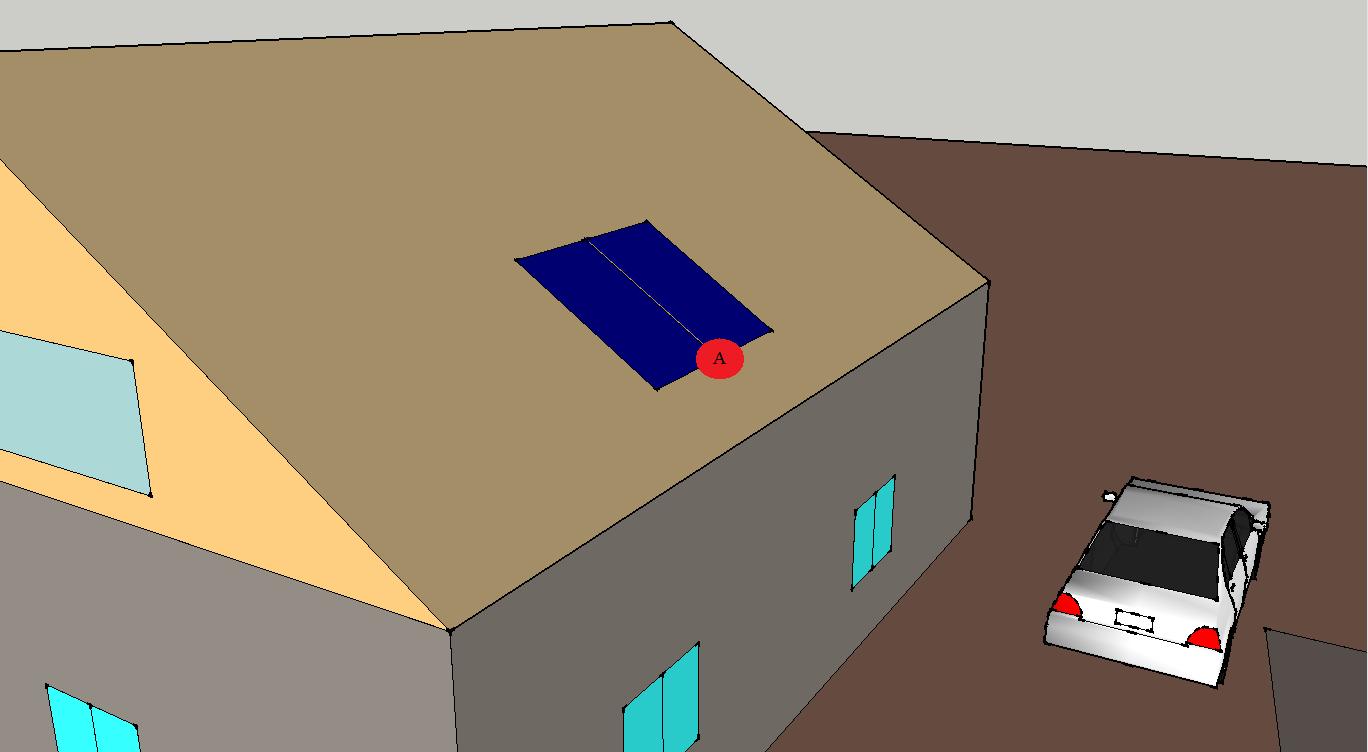

Ce relevé doit se faire au niveau des capteurs solaires. Il faut donc monter sur le toit à l'endroit où les capteurs solaires vont être posés, ainsi qu'illustré ci-dessous. Le point A est l'endroit où les mesures doivent être faites :

Les mesures de l'azimut et de la hauteur doivent être prises au niveau des capteurs solaires

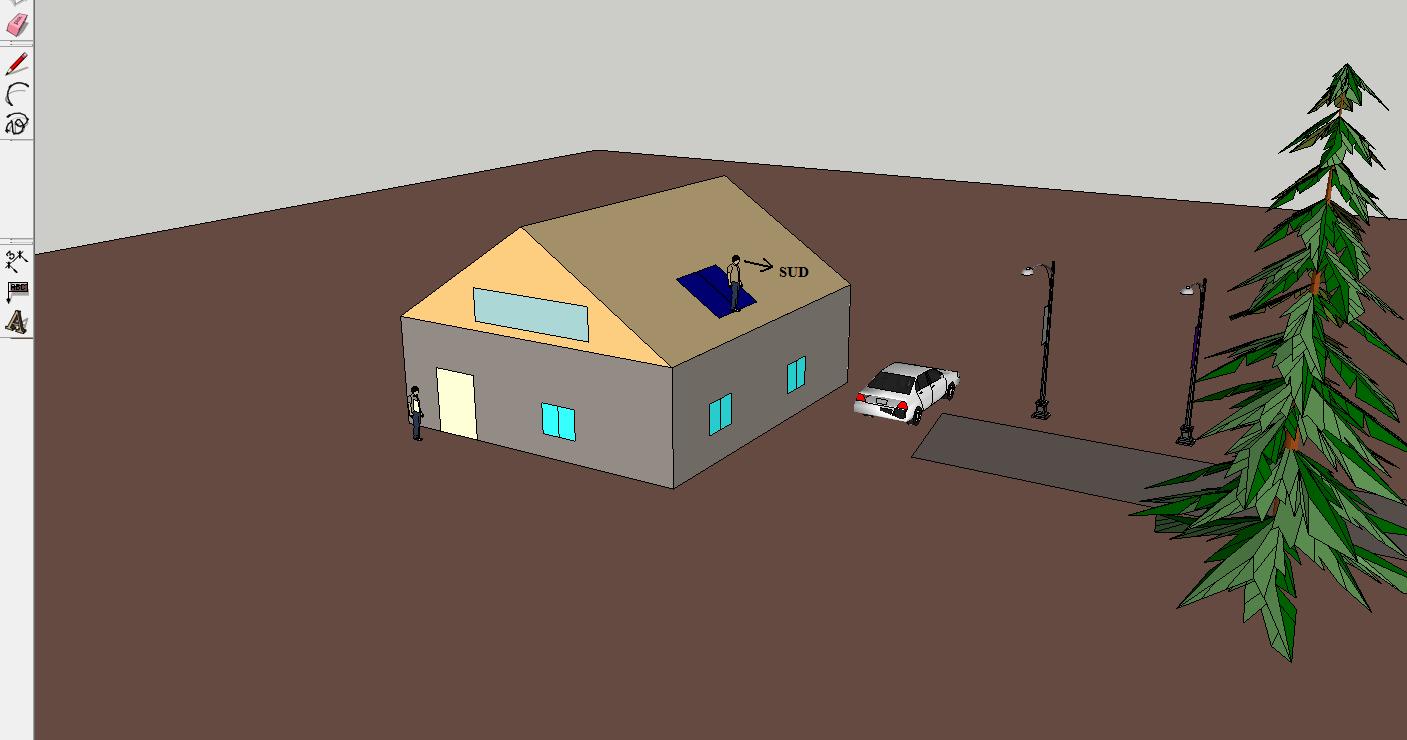

Une fois qu'on se situe au niveau du point A (voir ci-dessus), on se place face au sud. Pour cela, on prend la boussole qui nous indique la direction du sud.

Les mesures de l'azimut et de la hauteur doivent être prises au niveau des capteurs solaires


Depuis cette position, voici ci-dessous ce qu'on pourrait voir :

Vue des obstacles faisant de l'ombre aux capteurs solaires


A partir de cette vision des obstacles, le but est de définir des points caractéristiques de la géométrie des obstacles.
Détails important : Tout ce qui se situe en dessous des capteurs ne pourra jamais provoquer d'ombre aux capteurs. Ainsi quand on parle de la géométrie de l'obstacle, on entend tout ce qui se trouve au dessus des capteurs.

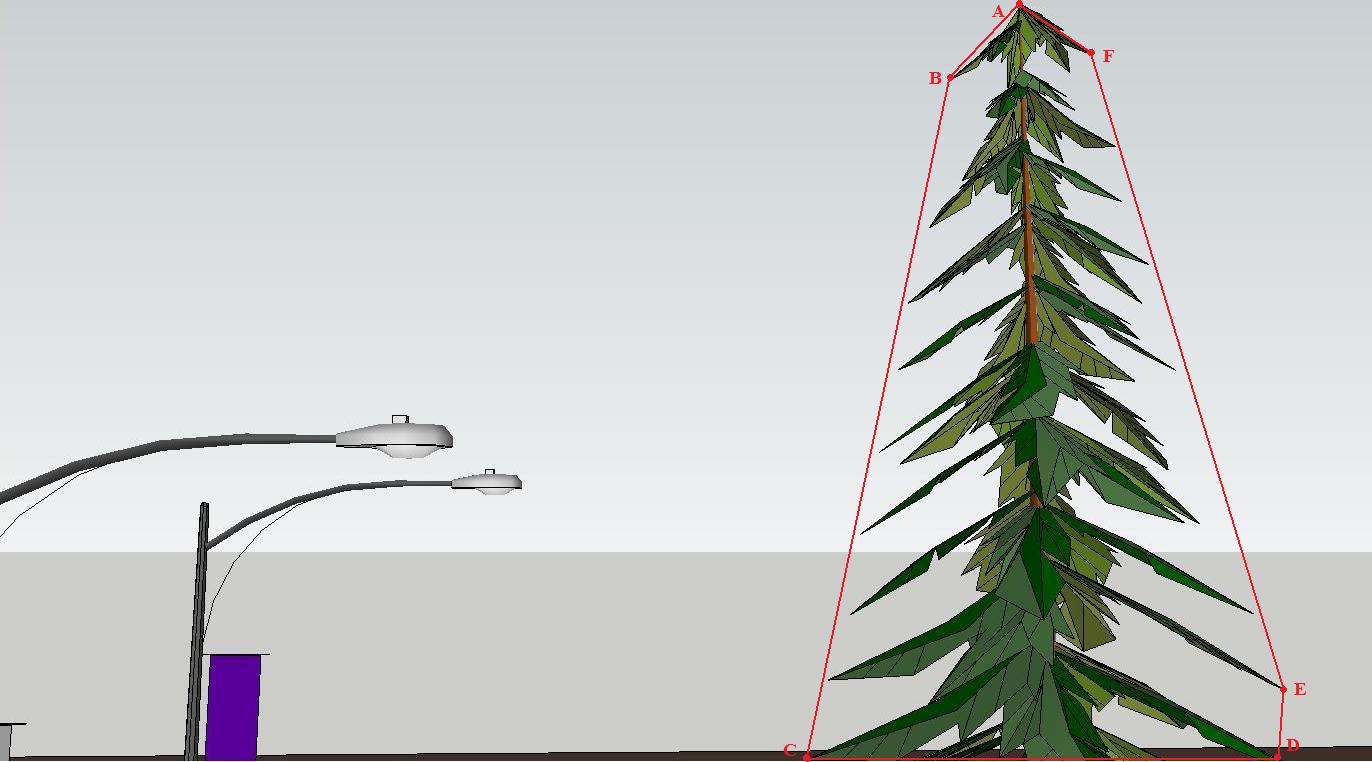

Par exemple, pour l'arbre, on peut définir 6 points caracatéristiques de sa géométrie, ainsi qu'illustré ci-dessous :

Détermination des points caractéritiques de la géométrie de l'arbre

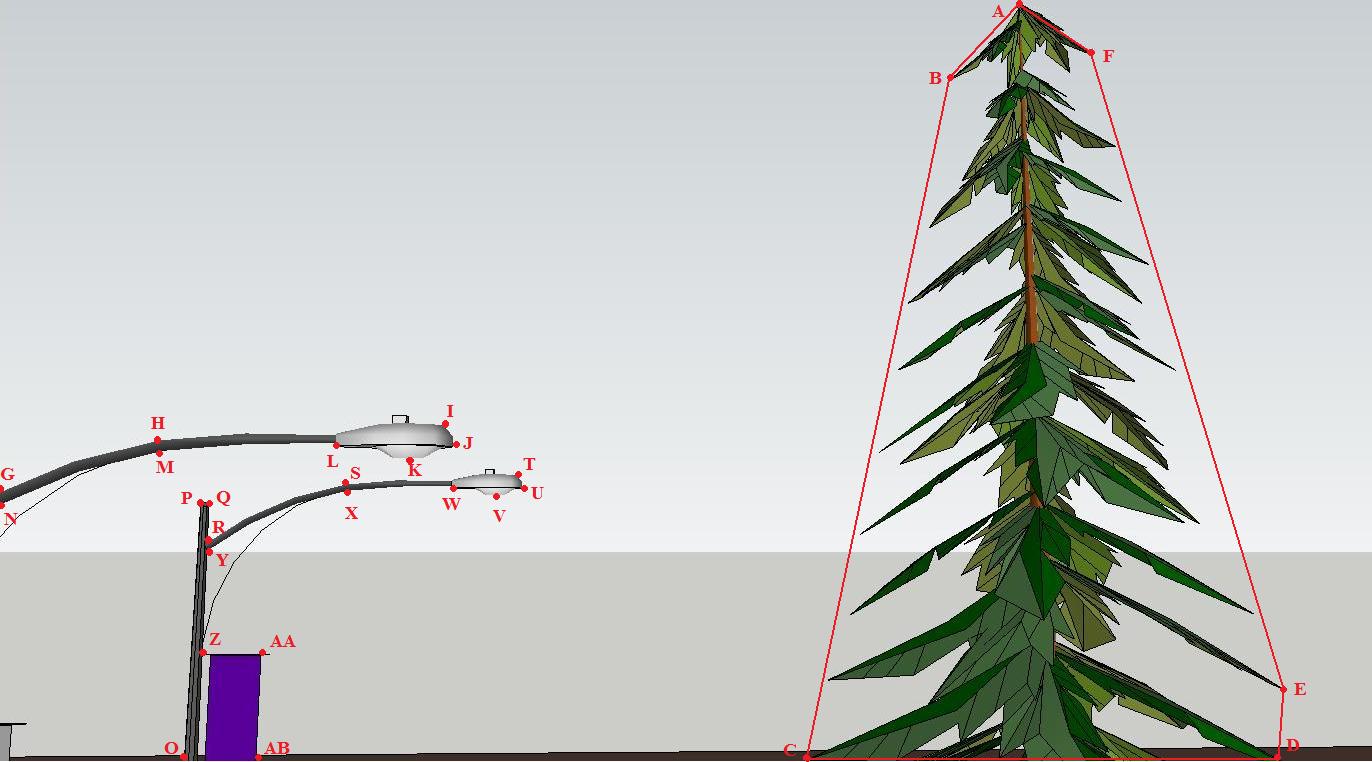

De même pour les lampadaires, on définit des points caractéristiques de leur géométrie :

Détermination des points caractéritiques de la géométrie des lampadaires
