2ème étape :reporter les points caractéristiques sur le graphe de la course du soleil



Une fois les points caractéristiques déterminés, la suite consiste à reporter ces points sur le graphe de la course solaire. Pour cela, on mesure l'azimut et la hauteur de chacun des points caractéristiques définis précédemment.
L'azimut se mesure avec la boussole. La hauteur se mesure avec le clinomètre.

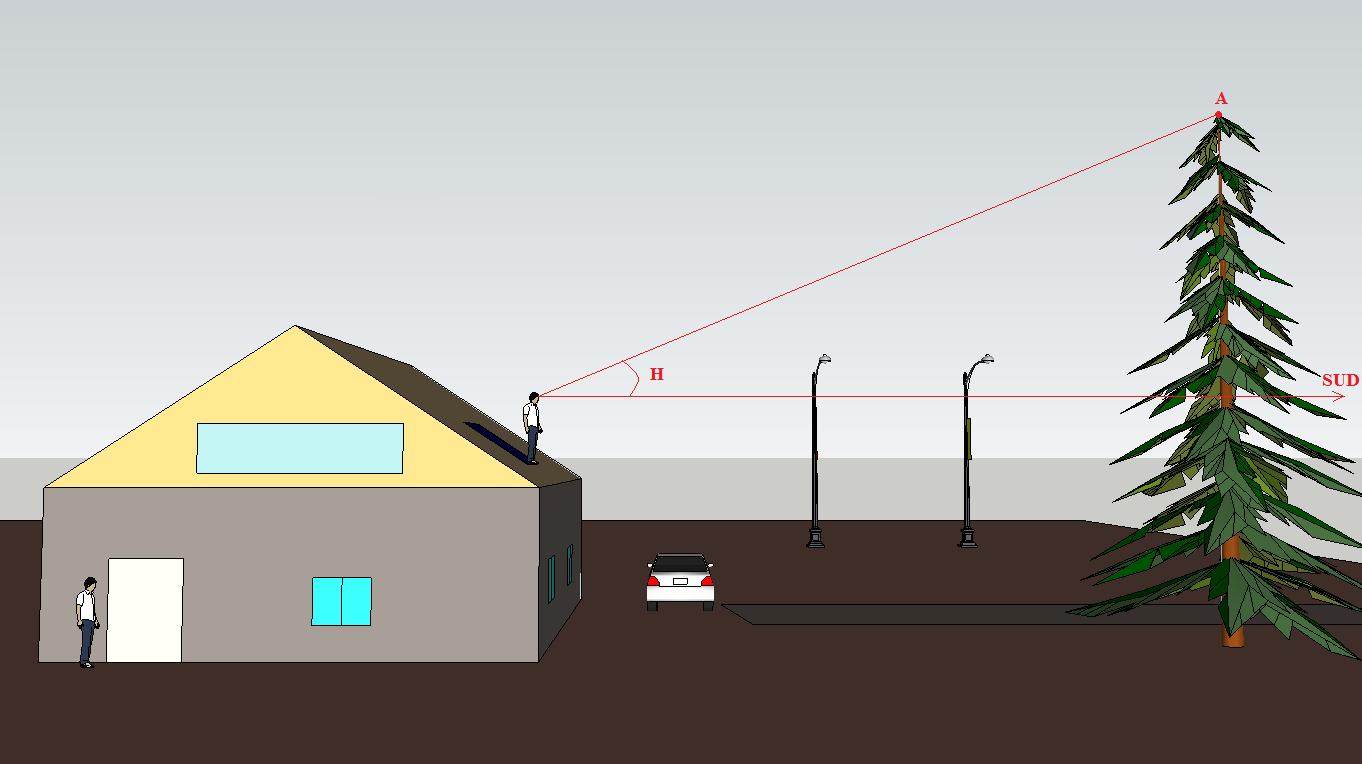

Par exemple, la hauteur du point A est l'angle noté H ci-dessous :

Détermination de la hauteur d'un point

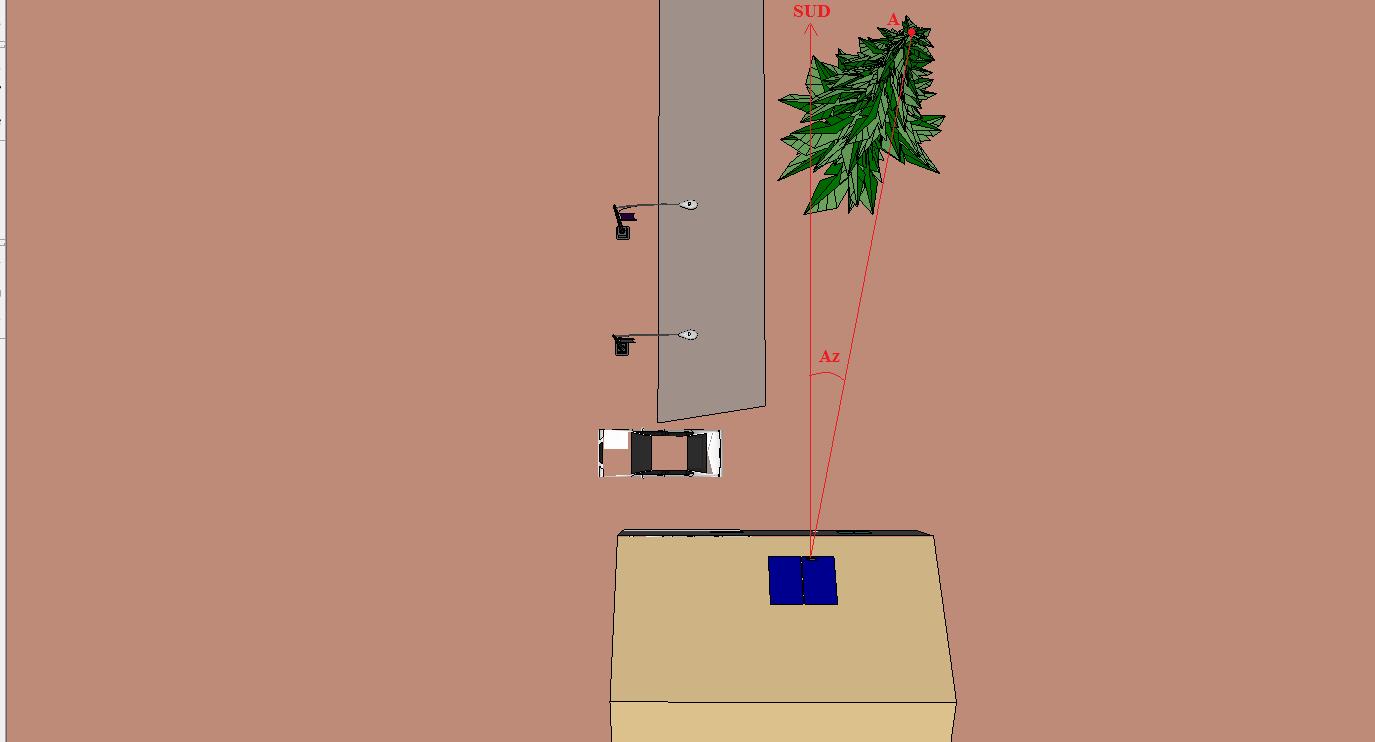

L'azimut du point A est l'angle noté AZ ci-dessous :

Détermination de l'azimut d'un point


La mesure de l'azimut et de la hauteur est à effectuer pour tous les points définis précédemment.

Ensuite, il suffit de reporter les points sur le graphe de la course du soleil, sachant que l'axe des abscisses de ce graphe représente l'azimut et l'axe des ordonnées représente la hauteur.

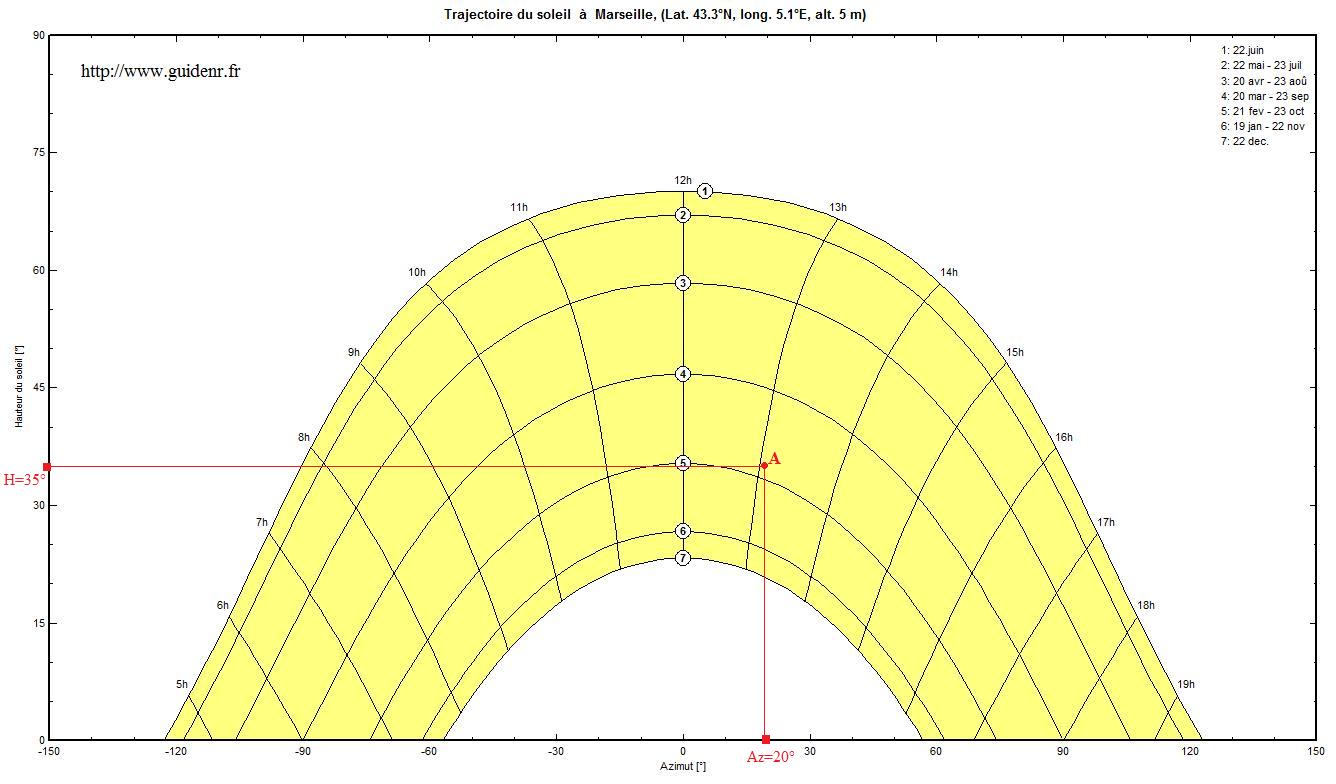

Par exemple, les mesures (avec la boussole et le clinomètre) de l'azimut et de la hauteur du point A ont permis de savoir que : AZ=20° et H = 35°. On reporte alors ces deux valeurs dans le graphe de la course du soleil, ainsi qu'illustré ci-dessous :

Réaliser un relevé de masque

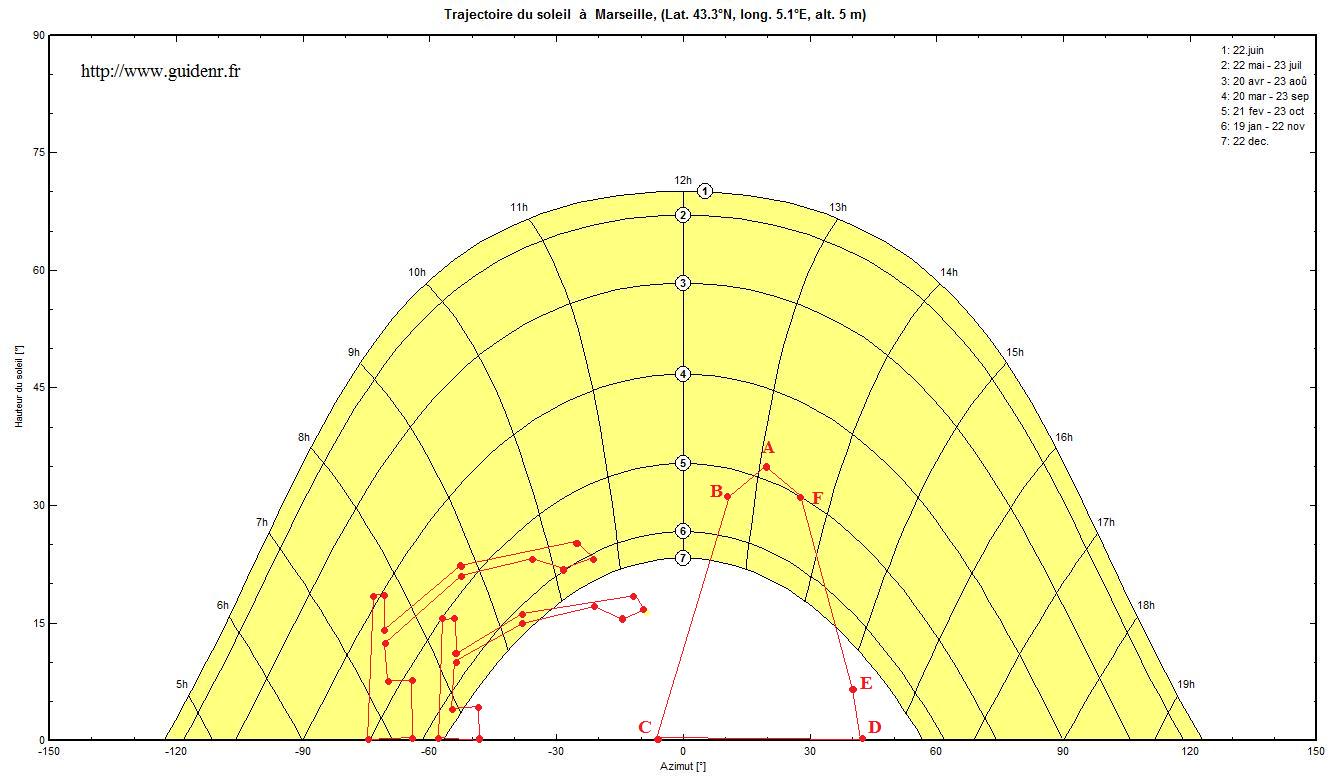

On reporte ensuite tous les autres points sur le graphe de la course du soleil :

Réaliser un relevé de masque


Le schéma ci-dessus est ce qu'on appelle un relevé de masque. On constate qu'on retrouve bien la forme des deux lampadaires et de l'arbre.
